Концерн DoorHan-Киров предлагает откатную дверь для камер с регулируемой газовой средой серии RGS.

Предназначена для герметичной камеры, где хранятся фрукты и овощи в регулируемой газовой среде.

Основные преимущества откатной двери Дорхан серии RGS: герметичность, коррозионная стойкость, надежное запирание и удобство пользования.

Герметичность конструкции обеспечивается за счет специализированного уплотнителя и эксцентриковых задвижек.

Предусмотрена установка смотрового окна, которое облегчит контроль за качеством хранимой продукции.

Цена: по запросу

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Дверь откатная для камер с регулируемой газовой средой серии rgs,

Таблица размеров

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 600–3 000

Высота проема, мм

1 800–3 500

Толщина изоляции, мм

Базовая

Дополнительная

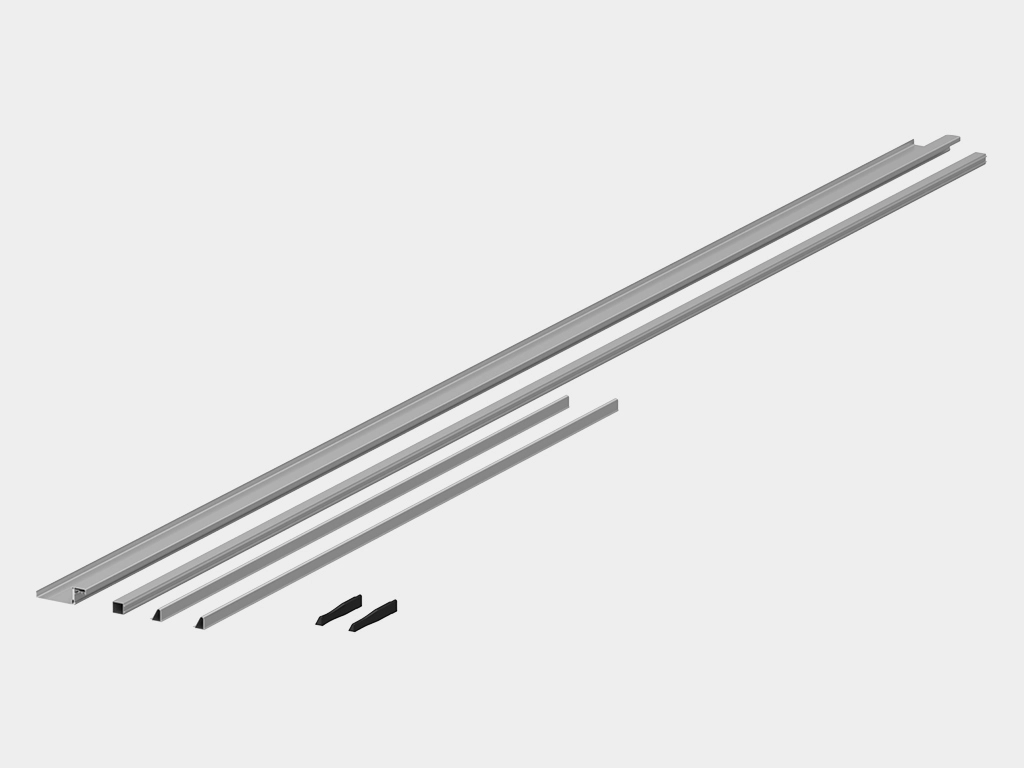

Откатная система.

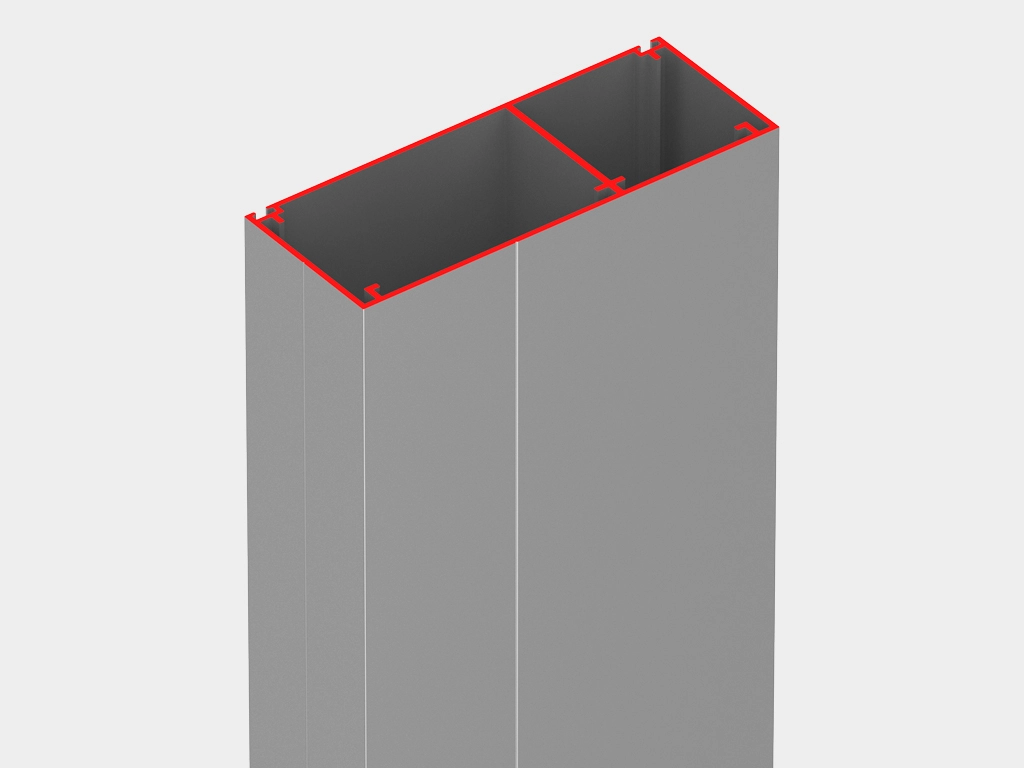

Алюминиевая рама.

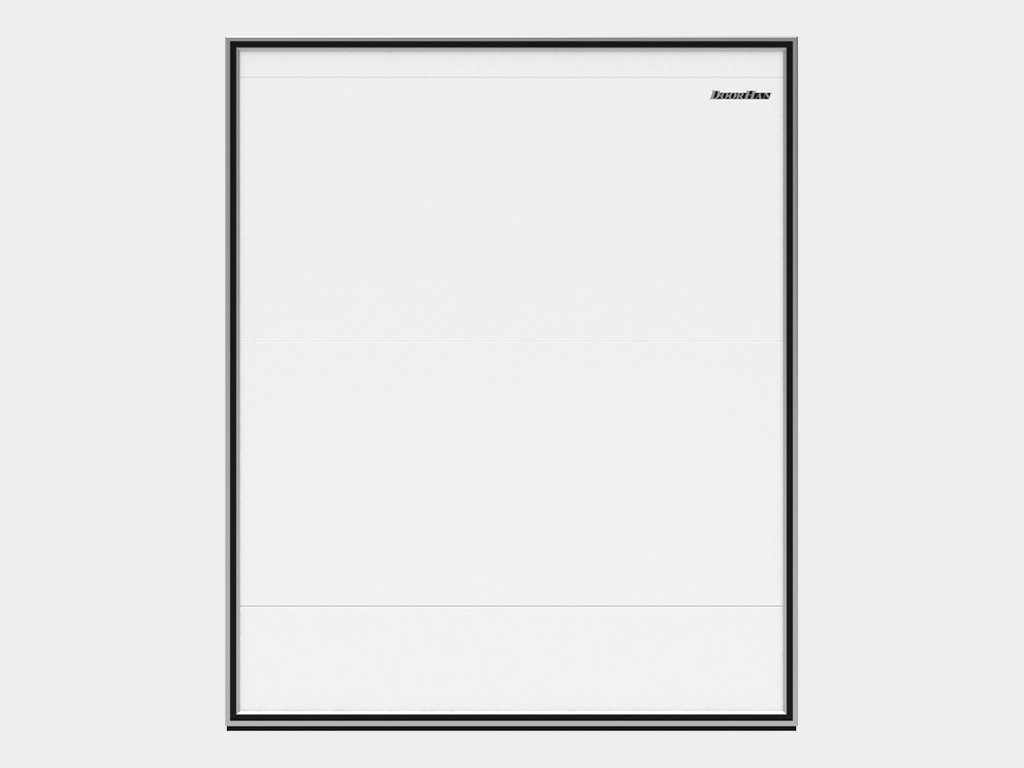

Полотно двери.

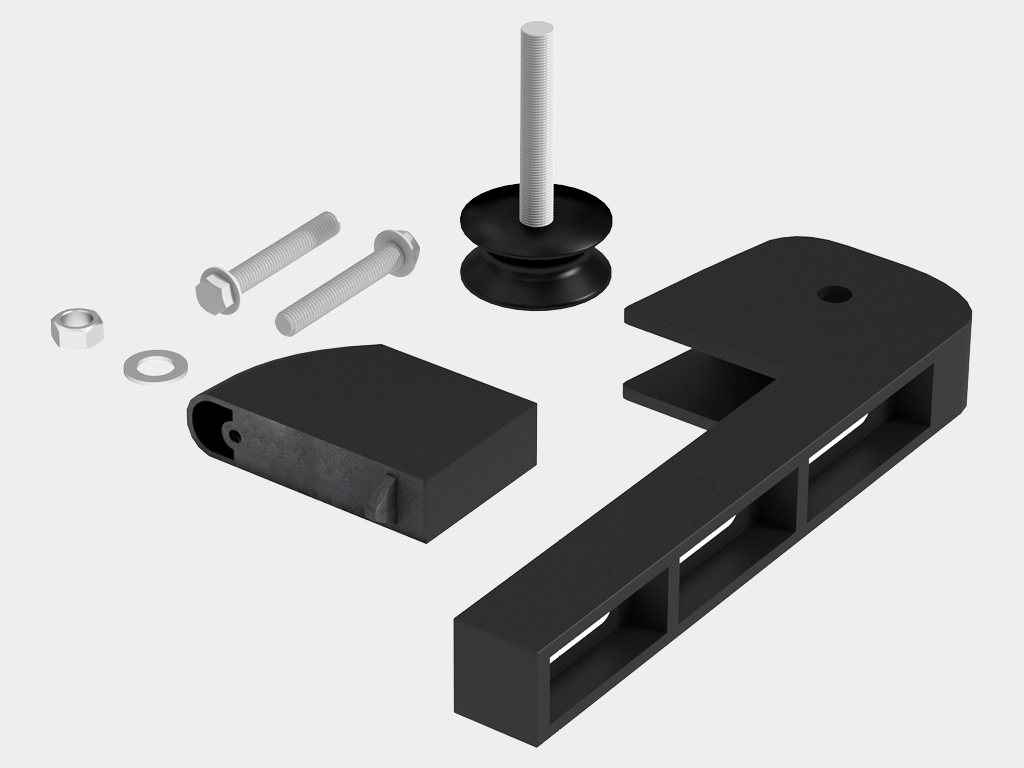

Комплект верхних роликовых опор.

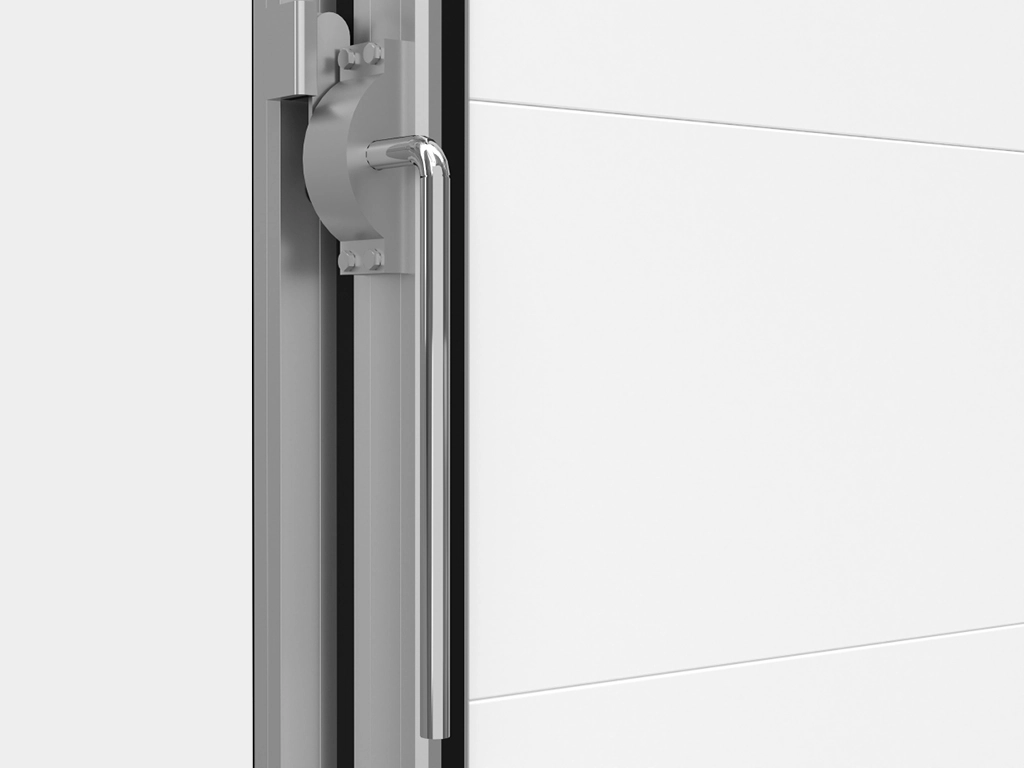

Рычажная ручка.

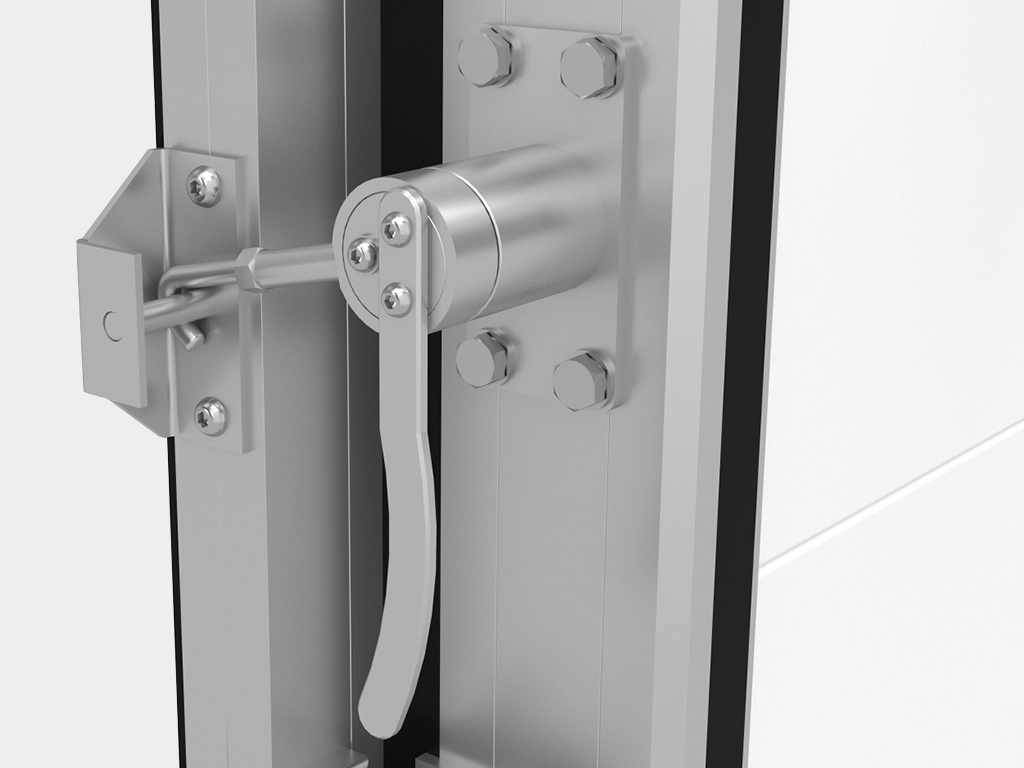

Эксцентриковые механизмы.

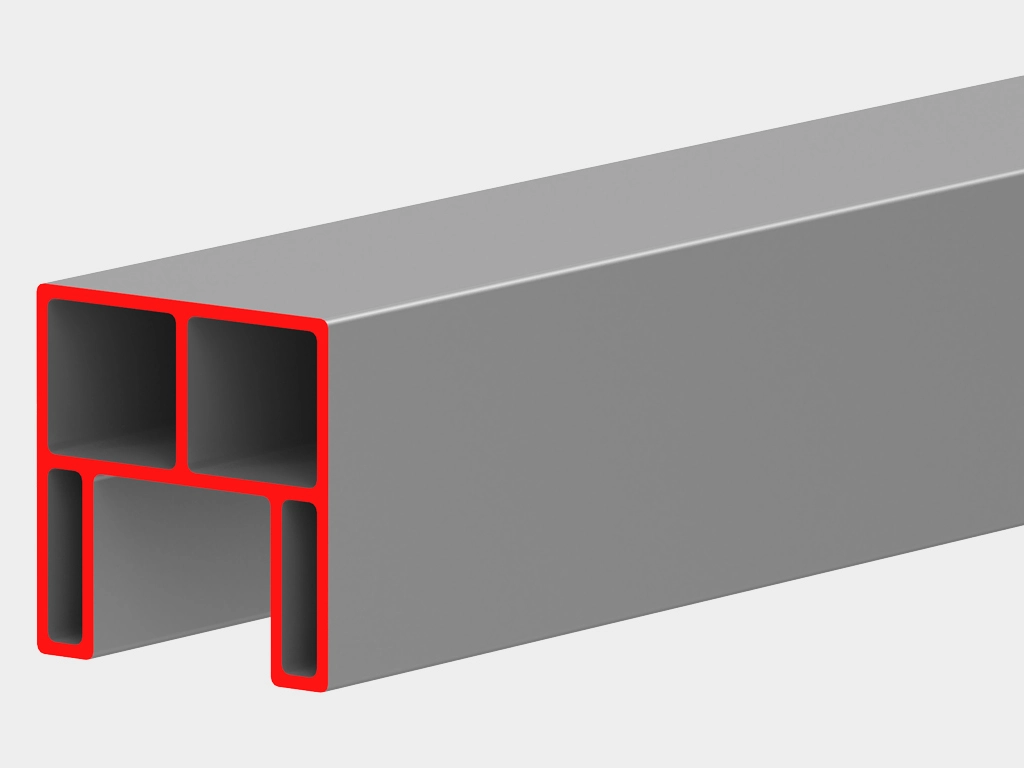

Утапливаемый порог.

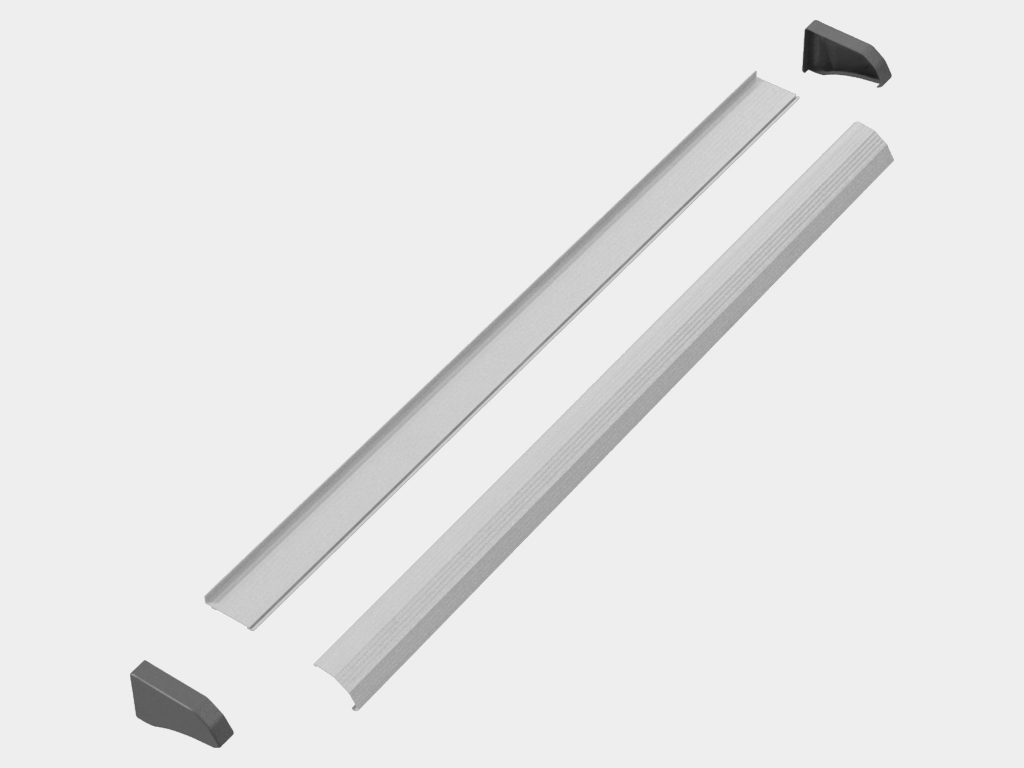

Защитный декоративный короб.

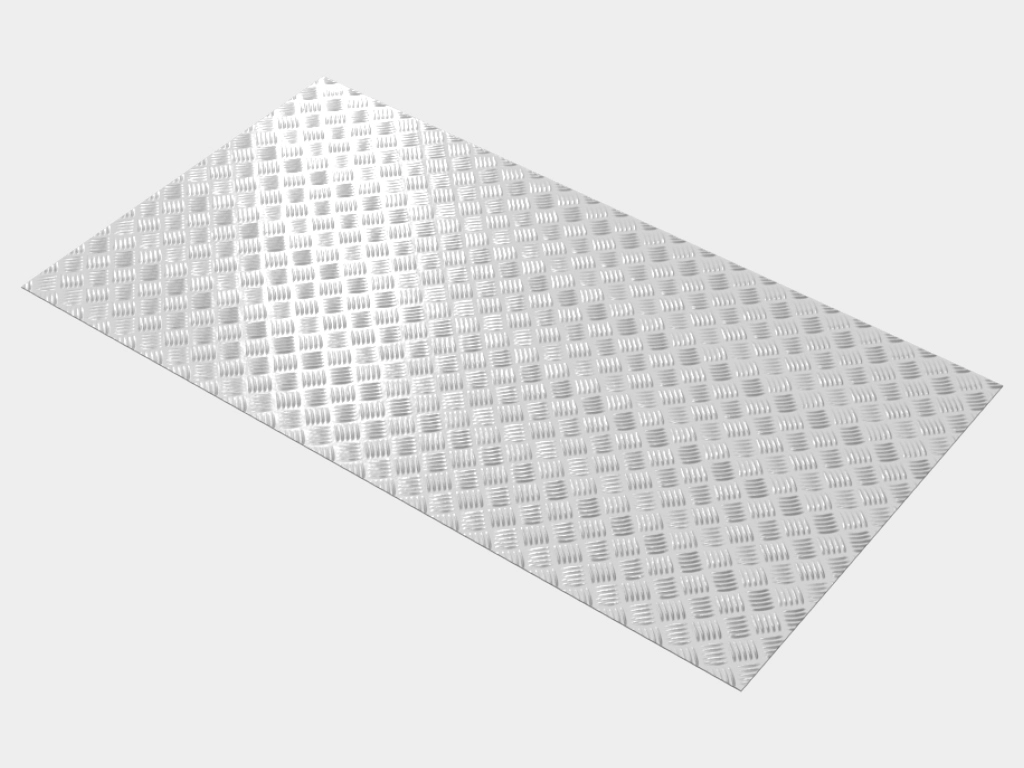

Защитный бампер.

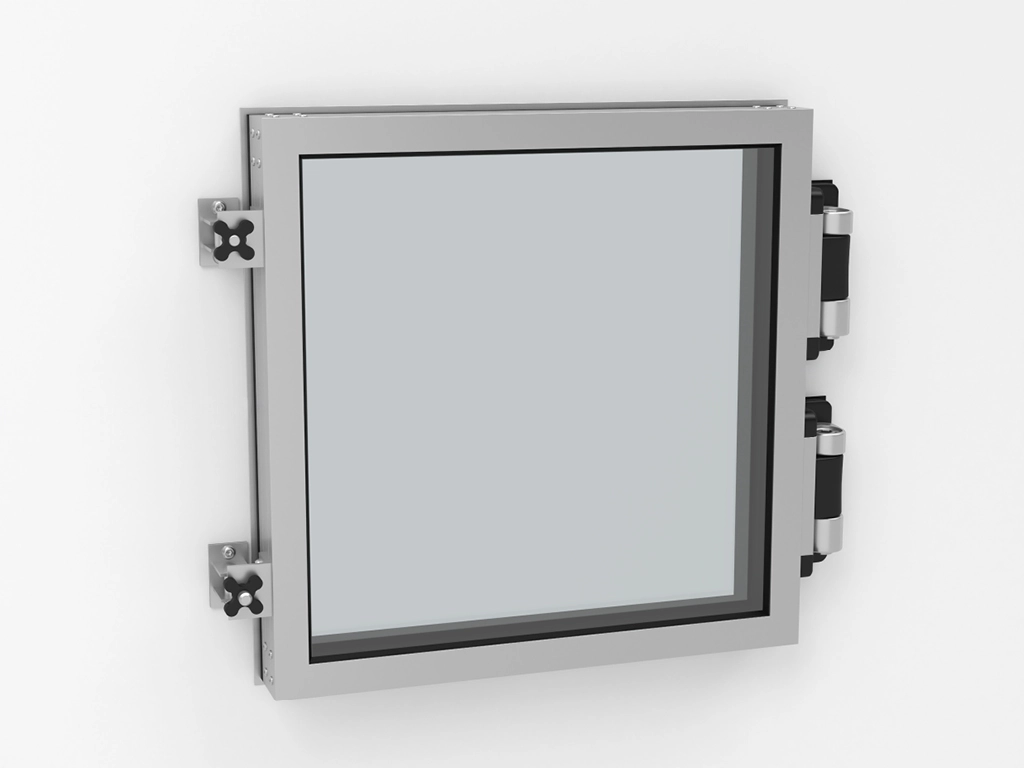

Окно.

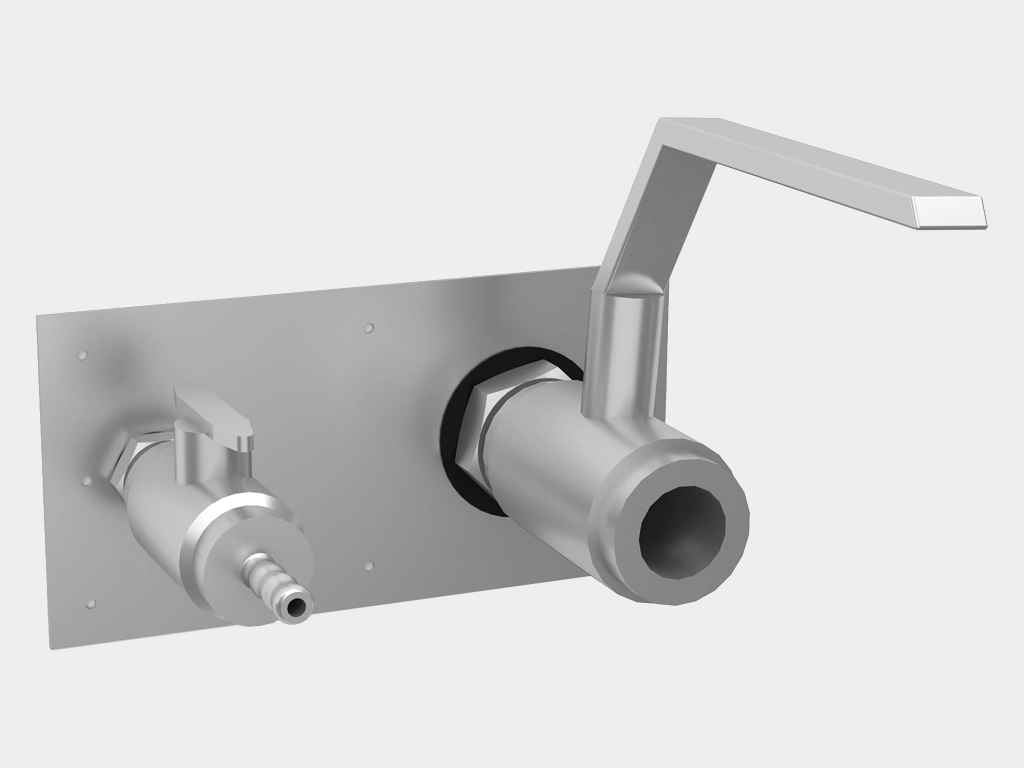

Газовый кран.

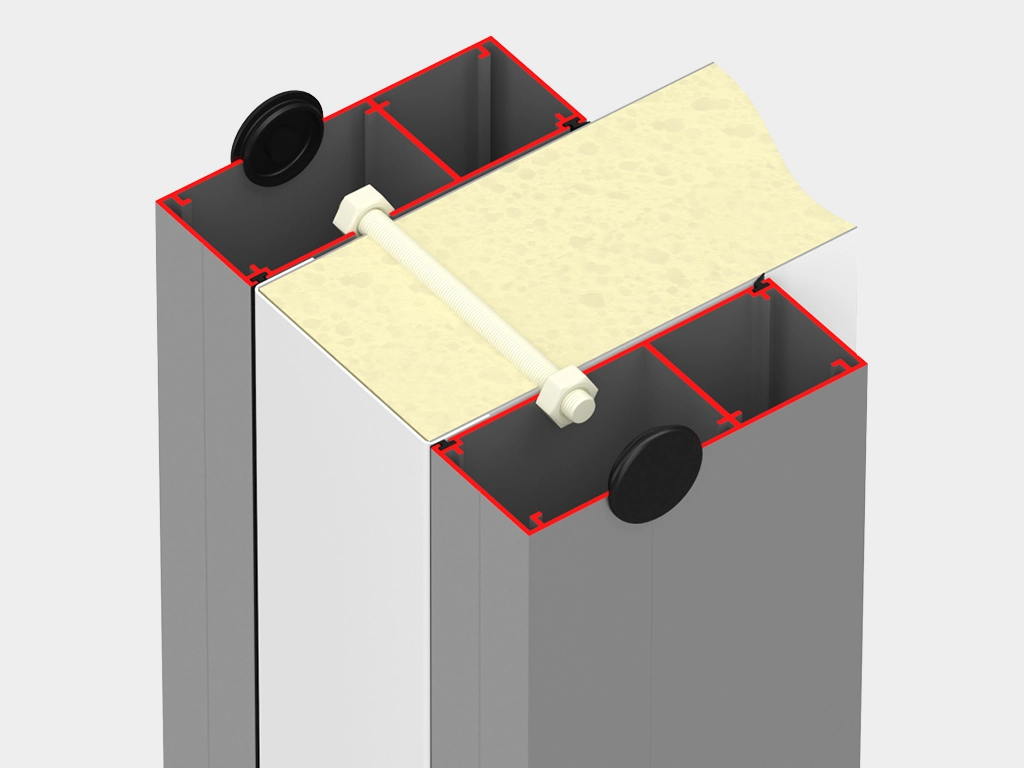

Внутренняя рама.

Наименование	Значение	Примечание
Толщина заполнения, мм	80
Безотказность, количество циклов открывания-закрывания, не менее	270 000

Сэндвич-панели
Алюминиевый профиль окантовки полотна
Уплотнитель алюминиевого профиля окантовки полотна
Уплотнитель полотна
Алюминиевый профиль рамы
Окно
Окантовка проема окна
Утапливаемый порог
Нижний уплотнитель
Эксцентриковый зажим
Ручка
Уголок фиксации окна
Газовый кран
Нижняя роликовая опора
Алюминиевый профиль нижней направляющей
Уголки для сборки полотна
Уголки для сборки рамы
Верхняя роликовая опора
Верхняя направляющая
Упор полотна

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

PDF

Инструкция по монтажу Дверь откатная для камер с регулируемой газовой средой серии rgs

PDF

Инструкция по монтажу Дверь откатная для камер с регулируемой газовой средой серии rgs

PDF

Инструкция по монтажу Дверь откатная для камер с регулируемой газовой средой серии rgs

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 600–3 000

Высота проема, мм

1 800–3 500

Толщина изоляции, мм

Комплектация

Откатная система.

Алюминиевая рама.

Полотно двери.

Комплект верхних роликовых опор.

Рычажная ручка.

Эксцентриковые механизмы.

Утапливаемый порог.

Защитный декоративный короб.

Защитный бампер.

Окно.

Газовый кран.

Внутренняя рама.

Технические характеристики

Наименование	Значение	Примечание
Толщина заполнения, мм	80
Безотказность, количество циклов открывания-закрывания, не менее	270 000

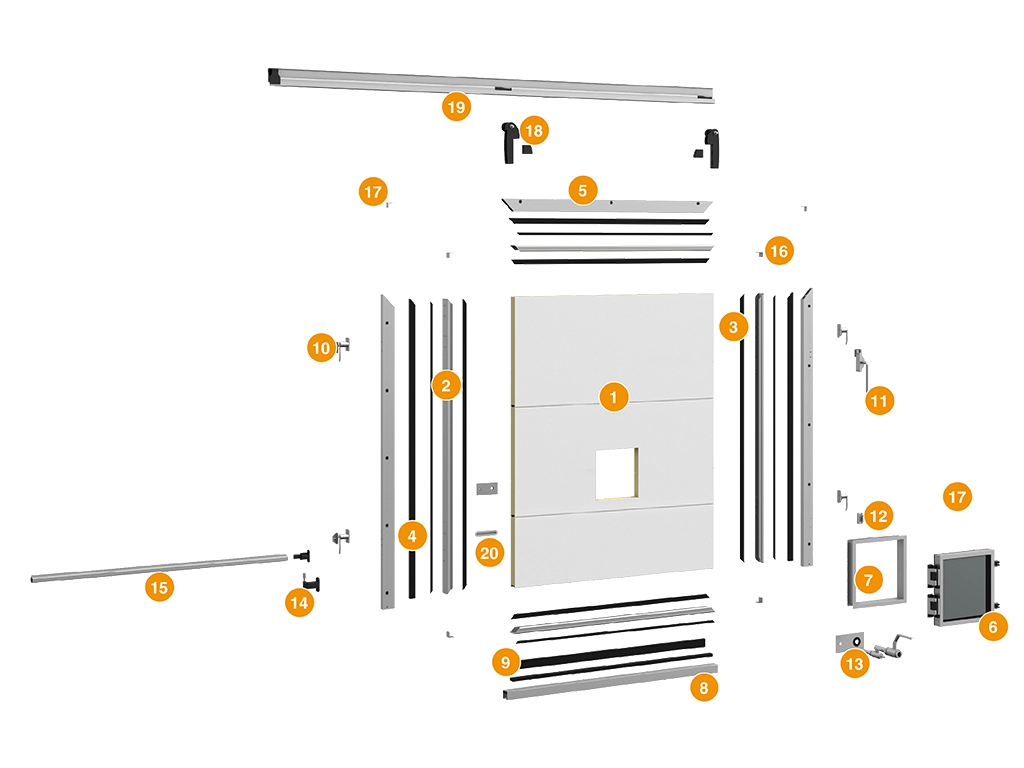

Конструкция

Сэндвич-панели
Алюминиевый профиль окантовки полотна
Уплотнитель алюминиевого профиля окантовки полотна
Уплотнитель полотна
Алюминиевый профиль рамы
Окно
Окантовка проема окна
Утапливаемый порог
Нижний уплотнитель
Эксцентриковый зажим
Ручка
Уголок фиксации окна
Газовый кран
Нижняя роликовая опора
Алюминиевый профиль нижней направляющей
Уголки для сборки полотна
Уголки для сборки рамы
Верхняя роликовая опора
Верхняя направляющая
Упор полотна

Подготовка объекта

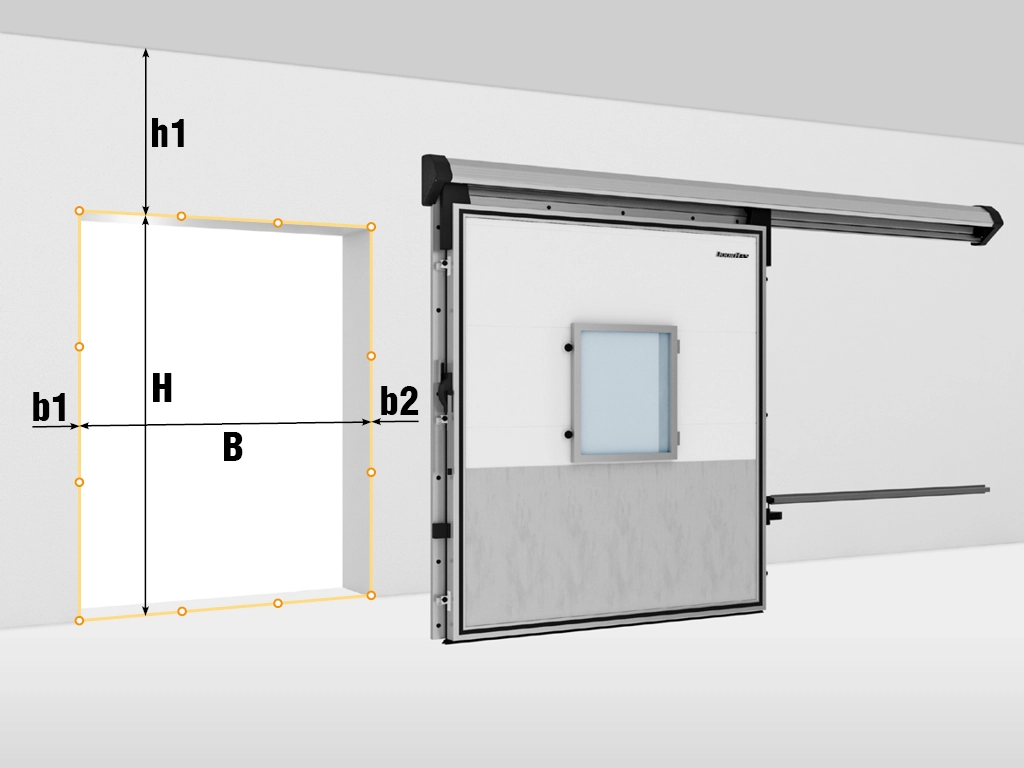

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Дверь откатная для камер с регулируемой газовой средой серии rgs

PDF

Инструкция по монтажу Дверь откатная для камер с регулируемой газовой средой серии rgs

PDF

Инструкция по монтажу Дверь откатная для камер с регулируемой газовой средой серии rgs

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
